ПАНЕЛЕГИБЫ В НАЛИЧИИ!
КАЖДЫЙ ВТОРОЙ ПАНЕЛЕГИБ В РФ — ПРОИЗВОДСТВА LANHAO И ВВЕДЕН В ЭКСПЛУАТАЦИЮ ООО «СИЭФАЙ»
ОБЛАСТИ ПРИМЕНЕНИЯ ПАНЕЛЕГИБОВ
В 2023 году по производству автоматических панелегибов Lanhao занял 75% рынка Китая, произведя более 600 станков.
Компания ООО «СИЭФАЙ» является эксклюзивным дилером Lanhaotech (бренд LANHAO) на территории РФ
СКАЧАТЬ ОБЩИЙ КАТАЛОГ ПАНЕЛЕГИБОВ

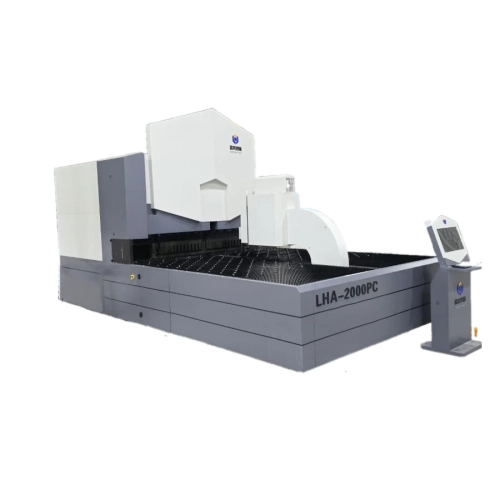

Автоматический сервоприводный панелегиб LHA 2000PC
Автоматический сервоприводный панелегиб LHA 1400PC3
Панелегиб CFI LHA 1000X Демонстрация скорости работы
Производство протипожарной двери на панелегибе CFI 2500PC
Изготовление цельногнутого 2х контурного полотна металлической двери на автоматическом панелегибе CF
Панелегибы Lanhao. Максимальная высота борта до 400 мм
Панелегиб ЧПУ гибочный центр CFI изготовление корпуса электрошкафа
Гибка детали на панелегибе LANHAO. Деталь с замыкающим размером 110 мм
Панелегиб ЧПУ гибочный центр CFI изготовление ящика архивного шкафа
Массовое использование панелегибов Lanhao
Функция DA для панелегибов
Панелегибы Lanhao. Максимальная высота борта до 400 мм
Центровка: один раз и наверняка
Металлический лист центрируется только один раз в начале процесса гибки.
При составлении программы есть возможность выбрать 5-ть вариантов позиционирования листа при помощи опорных штифтов.
В зависимости от конструкции детали опорные штифты перемещаются симметрично или асимметрично на максимальную или минимальную дистанцию с помощью шарико-винтовой пары.
Автоматический зажим листа
Зажим листа — это целая система, которая обеспечивает манипуляцию листом в зоне гибки. Он выполняет функции позиционирования листа перед гибкой. Стандартно применяется мощный держатель прижима заготовки. Это эффективно предотвращает царапание и разбивание панели. Лист фиксируется с помощью верхнего и нижнего зажимов.
Процесс работы: привязка листа, фиксация, определение необходимого поворота листа в исходное положение, расположение листа в области гибки, последовательные перемещения между этапами гибки, возврат согнутого листа в исходное место для его выгрузки.
Запатентованный инструмент под любые задачи
Точность инструмента определяет точность обрабатываемой детали. Инструмент обрабатывается на собственных импортных эрозионных станках. Общая точность верхнего сегментного прижимного инструмента составляет 0,006 мм.
А система быстрого крепления позволяет за небольшое время сменить верхний прижимной инструмент, экономя
Вопрос-ответ по панелегибам (ЧаВо)
-
Что такое панелегиб CFI и как он используется?Панелегиб (автоматический) – это, по сути, гибочный центр с ЧПУ управлением для автоматического сгибания металлических листов толщиной до 3 мм холоднокатанной, реже горячекатанной стали, включительно. При этом производятся панелевидные детали: фасадные кассеты, стенки металлической мебели, дверные полотна, кожуха различного оборудования и многие другие.
-
Сколько стоит панелегиб?В 2-3 раза дороже листогибочного пресса аналогичного уровня и типоразмера.
Данный тип оборудования в 5-10 раз более эффективен по сравнению с листогибочным прессом (выше производительность и ниже себестоимость продукции, максимальная повторяемость) при серийном производстве панелевидных деталей. Поэтому имеет огромную, постоянную растущую популярность. -
Какие преимущества имеет автоматический панелегиб CFI перед листогибочным прессом CFI?— 2500 мм панелегиб по сравнению с листогибом:
— Скорость гибки выше в 10 раз, общая производительность выше в 5-6 раз.
— Процент брака около 0%.
— Заготовку положить, наступить на педаль, извлечь деталь.
— Результат повторяемости деталей и производительность не зависит от «верности руки оператора».
— Универсальный гибочный инструмент с широким полем использования.
— Станина литая чугунная, тяжелее в 3-3,5 раза.
— Суммарная мощность двигателей больше в 5-6 раз при среднем энергопотреблении всего 2,5 кВт.
— 15 осей против 5 — 7, больше возможностей.
— Гибочный инструмент из высокопрочной инструментальной стали.
— И т.д. -
Как составляется программа для станка:Вариант 1.
Посредством Off-line программного обеспечения установленном на отдельном ПК через загрузку 3d моделей или цифровой ввод.
Вариант 2.
Непосредственно на экране ЧПУ станка через цифровой ввод с указанием:
Габариты детали, толщина и вид металла, сторон гибки, размеров и углом отгибаемых полок. -
Как выбрать подходящую модель панелегиба?CFI – команда настоящих профессионалов имеющих за плечами, в среднем, 20 летний опыт реализаций сотен самых разных решений в области обработки листового металла. Просто позвоните нам- мы всегда поможем.
Для выбора модели необходимо:
А) Определить какой продукт и в каком количестве Вам хотелось бы производить. Вы можете посмотреть готовые решения в закладке «Применение». Определить что Вы хотели бы приобрести? Только станок? Или гарантированное решение Вашей производственной задачи. Мы отвечаем, что Вы изготовите Ваши детали с нашими решениями.
Б) предоставить нашим инженерам 3d модели (Kompas, Invertor, Solidworks) и/или чертежи деталей, планируемых к производству. Мы сохраним конфиденциальность.
В) сообщить максимальный типоразмер детали: вид и толщина металла, максимальная длина гиба и высота борта.
Г) посетить действующие предприятия, использующие аналогичные модели панелегибов – или наш демо-зал в Домодедово, чтобы ознакомиться с практической стороной использования станков.
Д) предусмотреть на планировке своего производства место для размещения оборудования.
Е) если вы планируете приобретение в лизинг – определиться с размеров авансового платежа и сроком кредитования. -
Пуско-наладочные работы. Обучение, Гарантийное обслуживание.У нас собственная штатная сервисная служба в составе 8 российских инженеров высокой квалификации по данному направлению. После заключения договора поставки для изучения выдается инструкция на русском языке.
По завершение пуско-наладочных работ мы производим обучение в течение 2 — 3 дней. Каждый наш клиент в течение гарантийного срока имеет право получить бесплатно повторный курс обучения.
Гарантия на оборудование, как правило, составляет 12 месяцев. Большая часть сервисных проблем решается за счет удаленного подключения. У нас есть неободимый опыт — мы запустили десятки панелегибов по всей территории России. Мы имеем большой склад запасных частей на складах в Москве и Московской области. Срок выезда при критической неисправности – в течение 1 рабочего дня с момента получения заявки от клиента.
Секрет популярности автоматических панелегибов Lanhao: в 2023-2024 – 75% рынка в Китае, более 50% в России
-
ИсторияВ середине прошлого десятилетия заводы Китая начали испытывать проблемы с недостаточностью количества сотрудников для решения производственных задач, что было вызвано:
— Резкий экономический рост (5-7% в год), месячные пиковые нагрузки (объём выпуска увеличивается в несколько раз в течение отдельных месяцев).
— Задачи выпуска большого количества продукции необходимого качества по минимально возможной себестоимости.
— Демографические проблемы.
— Снижение средней квалификации персонала.
— Снижение популярности станочника/оператора станка.
С начала 1980х автоматизированный панелегибочный станок считался самым эффективным в сфере изготовления деталей в виде панелей из тонколистового металла для средне- и крупно- серийного производства. -
Преимущества и ограниченияПреимущества автоматического панелегиба CFI – Lanhao по сравнению, например, с листогибом CFI «Еврокласса» аналогичной стоимости при условии изготовления партии деталей от 50-100 штук:
— Выше производительность в среднем в 4 — 5 раз.
— Качество деталей при этом не зависит от квалификации, навыков и дисциплинированности персонала. Оператору панелегиба достаточно вложить детали в автоматические зажимы станка.
— Возможно изготавливать гораздо более сложные детали универсальным инструментом.
Ограничения:
— Нет возможности удерживать детали шириной менее 140 мм без специальных решений.
— Для отладки первой программы необходимо предусмотреть от одной до нескольких тестовых деталей.
— Максимальная толщина гиба 3 мм ХК стали и 4 мм алюминия. -
1. Станки изготавливаются на собственном (не так уж часто для Китая) производстве (обработка станин, изготовления инструментов и т.д.) собственная конструкторская, инженерно-технологическая службы, ОТК с немецким и японским измерительным оборудованием, внушительный штат разработчиков-программистов.Десять агрегатных обрабатывающих центров.
Гибочная оснастка обрабатывается на 36 электроэрозионных станках производства всемирно известной японской компании «Fanuc». Это самый большой парк подобных станков в инструментальном производстве в Азии.
-
2. Мощная литая чугунная станина собственной разработки (не сварная и труб, уголков, швеллеров, кусков листового металла).Станина Lanhao литая, из высококачественного чугуна, что дает спокойно работать очень мощным двигателям, ШВП и направляющим, не опасаясь вибраций. Так как завод производит более 600 станков в год, то может себе позволить иметь свои литьевые формы. Производить отливки на склад
Максимальный срок службы. Минимальные отчисления на амортизацию. Чугунной станине ничего не будет со временем. Требования к максимальной надежности и репутация не позволяют Lanhao экспериментировать с дешевыми сварными конструкциями станин из труб, уголков и кусков металла. Вес базовой комплектации станков Lanhao больше на 20-30% по сравнению с аналогами.
Каждая отливка Lanhao имеет индивидуальную маркировку, которая информирует о дате производства и модели станка. Подающий механизм – толкатель детали (ось U) также литой. Рама имеет стабильную треугольную конструкцию соединения, что в максимальной степени гарантирует стабильность при тяжелых ударных нагрузках на протяжении десятилетий. Выше жестокость, точность, повторяемость и больше срок службы.
-
3. Суммарная мощность двигателей в два раза выше, чем у «коллег» при среднем энергопотреблении 1-4 квт/час в зависимости от модели.Привод серво двигателями Inovance
Привод всех осей (от 15 до 23 осей) производится за счёт независимых сервомоторов (по одному на каждую ось). Мощность двигателей подобрана с запасом, что позволяет работать в режиме 24/7. Преимущества большей мощности двигателя:
— позволяет легко работать без перегрузок и продлевает срок службы оборудования;
— обеспечить стабильность работы, поддерживать долговременную скорость и точность хода.
Много осевая одновременная связь. В панелегибах Lanhao реализована настоящая много осевая одновременная связь собственной разработки. Каждая отдельная плата управления поддерживает параллельную связь по 32 осям, одновременно опрашивая и получая обратную связь, например, от серводвигателей, оптических линеек и т.д. И позволяет реализовать бесконечный каскад. Данный метод на несколько порядков ускоряет работу всех элементом и в целом всего гибочного комплекса, по сравнению с другими производителями, использующими шину данных с последовательным опросом/обратной связью, типа Ethernet.
Система ЧПУ автоматически выбирает скорости в зависимости от размера заготовки, её толщины и материала.
Каждое движение реализует управление ускорением и замедлением, благодаря чему машина работает плавно, без характерного стука, практически без шума. -
4. Инструмент секционный с мелкой нарезкой из хромо-молибденовой стали с добавлением ванадия — 5 раз более прочный, чем обычный. Изготавливается на электроэррозии с точностью 0.005 мкм = Точность гибки. у «коллег» обычный инструмент из C45 (матрицы листогибочных прессов) точностью до 0,2 мм.Свой гибочный инструмент
Запатентованный прижимной верхний универсальный инструмент под любые задачи.
Точность инструмента определяет точность изготавливаемой детали.
Общая точность верхнего сегментного прижимного инструмента до 0,005 мм (для сравнения у многих аналогов всего 0,02 мм — +/-1 градус для толщины 1 мм).
Инструмент секционный с мелкой нарезкой из хромо-молибденовой стали с добавлением ванадия cr12mov – 10-20 раз более прочный, чем обычный С45.
-
5. Минимальные размеры деталей 140х190 мм стандартно. Возможности гибки. у большинства «коллег» от 210х270 мм до 400х400 мм.Гибка детали на панелегибе LANHAO. Деталь с замыкающим размером 110 мм (видео)
-
6. ПО для ЧПУ и драйверов собственной разработки. Одновременное управление от 15 до 32 осей единовременно = выше производительность. У «коллег» от 12-13 осей.От 15 осей – больше возможностей по изготовлению деталей
-
7. Минимальная толщина 0,35 мм. У аналогов 0,4-0,5 мм.Изготовление металлической мебели на панелегибе LHA 2000PC
-
8. Прижимной инструмент с пневматической фиксацией. у «коллег» обычное (не быстрое) механическое крепление — процесс смены занимает дольше требуется высокая дисциплинированность и квалификация персонала.Система быстрого пневматического крепления позволяет за минимальное время сменить верхний прижимной инструмент – сокращение времени производства изделий.
В состав прижимного инструмента входят ЧПУ серво приводные сдвижные прижимы хорны («сапожки»), справа и слева необходимы во избежания оставления следов на декоративных поверхностях, а также для изготовления внтуринних гибов. -
9. 5 вариантов позиционирования заготовки. У «коллег» два, как правило, — возможности и точность гибки.ПЯТЬ! Вариантов позиционирования заготовки!
Металлический лист центрируется только один раз в начале процесса гибки.
При составлении программы есть возможность выбрать ПЯТЬ вариантов позиционирования листа при помощи опорных штифтов, по сравнению с 2-3 у других производителей.
В зависимости от конструкции детали опорные штифты перемещаются симметрично или асимметрично на максимальную или минимальную дистанцию с помощью шарико-винтовой пары.
-
10. Автоматические системы защиты от некорректной работы: определения толщины листа, касательной нагрузки и тд = безопасность. как правило, нет у «коллег».Система определения толщины листа. Система обнаружения смещения нагрузки.
Толщина листов определяется в режиме реального времени в процессе гибки с помощью нажатия инструмента. Если фактическая толщина не соответствует запрограммированной толщине, система немедленно завершит работу и подаст сигнал тревоги.
Система может своевременно обнаруживать и останавливать работу программы в случае одностороннего изгиба заготовки или попадания посторонних предметов под инструментами, что положительно влияет на снижении отказов оборудования и продлении его срока службы. -
11. Уникальные опции – ход гибочной балки – макс высота борта 400 мм, подьем детали по высоте на 60 мм – при отрицательных гибах и многое другое.Гибка на панелегибе CFI-Lanhao с подьемом детали
Угол гиба за 1 шаг +/- 140 градусов, за 2 шага +/- 157 градусов (угол прижимного инструмента 26,5 градусов стандартно, опционально 15 градусов). У «коллег» +/- 130 градусов. - стальных корпусов шкафов (картотеки, шкафы для инструментов, наружные панели, электрические шкафы, шкафы связи, газовые шкафы, шкафы счетчиков воды и т.д.)
- кухонной мебели (холодильники, кондиционеры, печи, моек и т.д.)
- вентиляция, систем отопления и кондиционирования, освещения, очистка, дверей, лифты и другие смежные области металлообработки.
- Верхняя и нижняя гибочные балки (A, D) – выполняют гибку, двигаясь по специальной траектории, рассчитанной ЧПУ системой.
- Листодерожатель (В) – прижимает заготовку к опорной платформе (С)
- Так же опорная платформа (C) необходим для режима «плющение». Она является неподвижной частью опорой при гибке.
Японские, немецкие, итальянские, турецкие автоматические панелегибы были очень дороги для 95% предприятий Китая, поэтому появившиеся станки Lanhao быстро завоевали дикую популярность в стране «восходящего солнца» (стоимость в 15-5 раз ниже при сопоставимой производительности), начиная с 2018 года. В 2022 году Lanhao выпустил первые 20 станков серии ATC (automatic tool changer) с автоматической сменой прижимных инструментов. В 2025 году уже были выпущены станки-полуавтомата с ходом 400 мм, а также станки с длиной гиба 4200 мм при толщине 3 мм. 30% станков оснащаются различными системами автоматизации.
Занимая 75% рынка Китая оборудование Lanhao тем не менее дороже на 10-30% большинства других производителей подобного оборудования.
Три из 4 заводов в Китае покупают станок Lanhao, потому что:
— Производительность на 50-100% выше. (Гиб за 0,2 секунды) Себестоимость выпускаемой ниже в разы. Надежность и безопасность работы. Прогнозируемый объём выпуска продукции нужного количества и качества.
Это базируется на 16 опорах:
12. ЧПУ программируемые сапожки — стандарт Lanhao, опция у «коллег».
13. Автоматическая система определения погрешности размеров заготовки=точность деталей. нет у «коллег».
14. Изначальная подготовка к роботизации (можете подключить робота CRP, Estun, Yaskawa и др. в течение всего срока службы станка). У «коллег» необходимо покупать эту опцию изначально.
15. Многолетний опыт по изготовлению самых сложных деталей.
16. Многочисленная и профессиональная сервисная служба. Склад запчастей на все выпущенные модели.
17. Специальная упаковка для международных перевозок.
Сферы применения панелегиба LANHAOTECH
Высокая продуктивность, точность и технологическая гибкость делает севоэлектрические панелегибы лучшим решением для качественных гибки панелей в различных сферах применения: двери, лифтовые панели, кассеты вентилируемых фасадов, электрические и телекоммуникационные шкафы, металлическая мебель, нейтральное оборудование для общепита, торговое оборудование для супермаркетов, системы отопления и кондиционирования, а также многих других.
Гибкий гибочный центр широко использоваться в производстве:
лообработки.Основу панелегиба составляет система инструмента, состоящей из 4 компонентов, позволяющая делать как стандартные гибы вверх-вниз, так и гибку острых углов и плющение, формировать пошаговую гибку больших радиусов.
