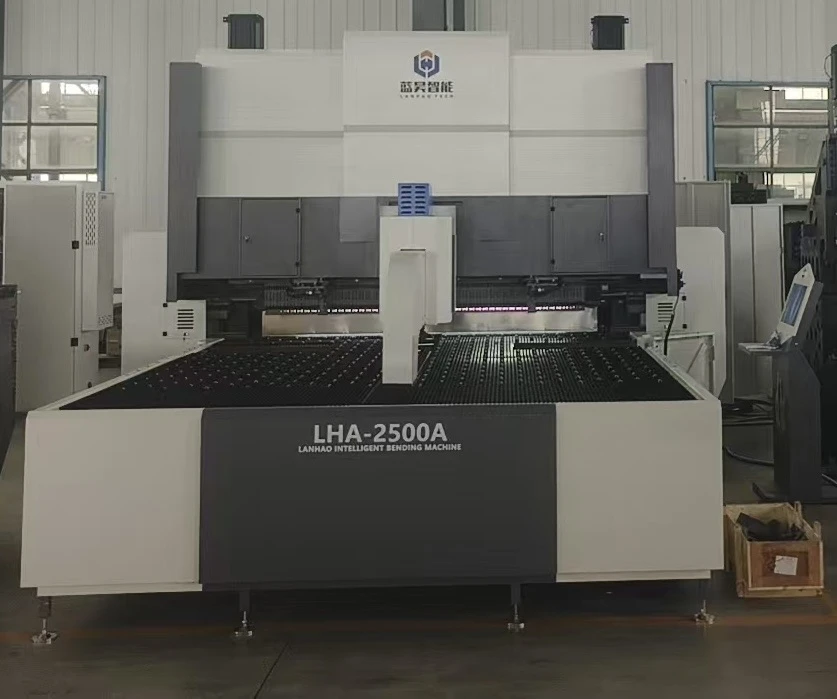

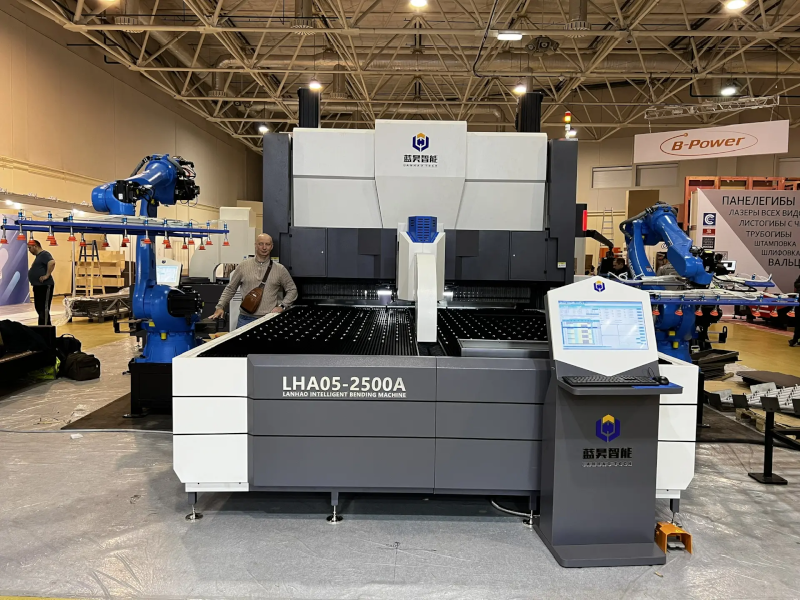

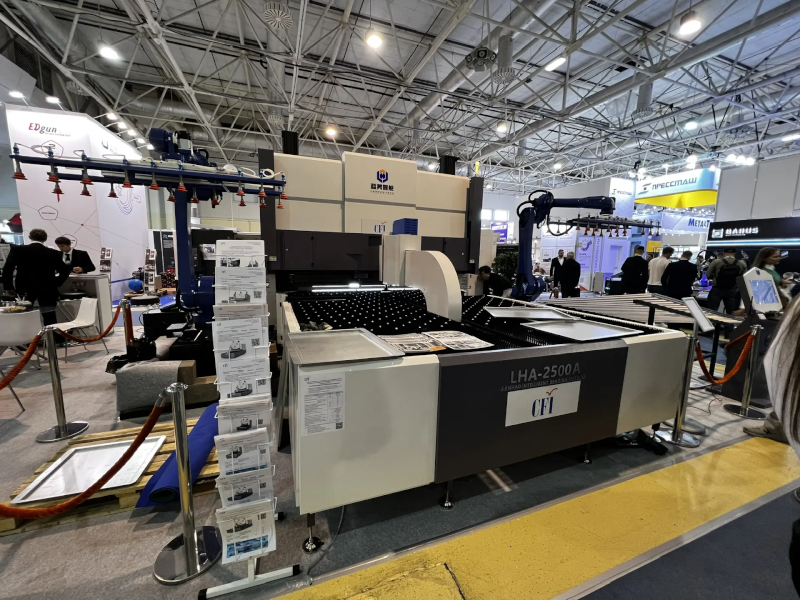

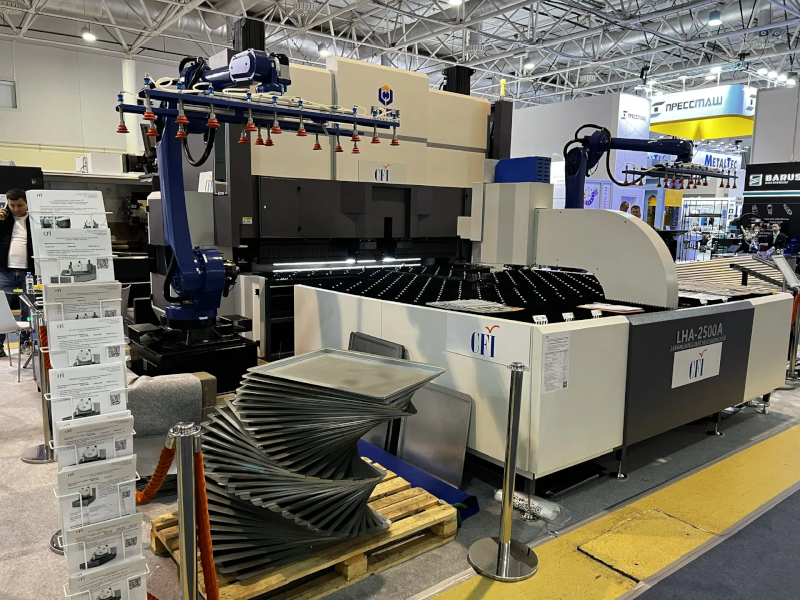

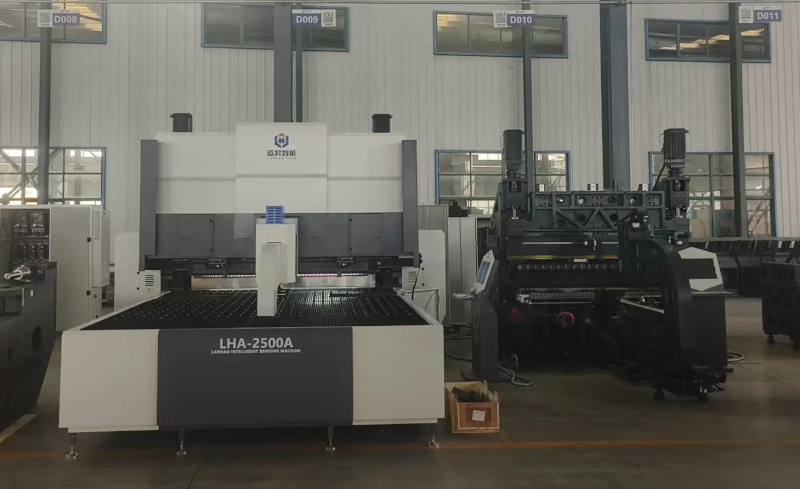

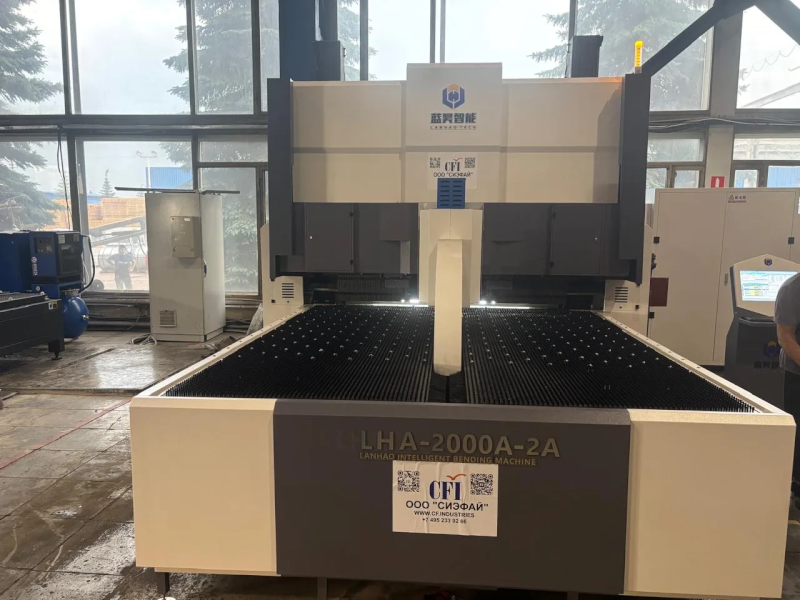

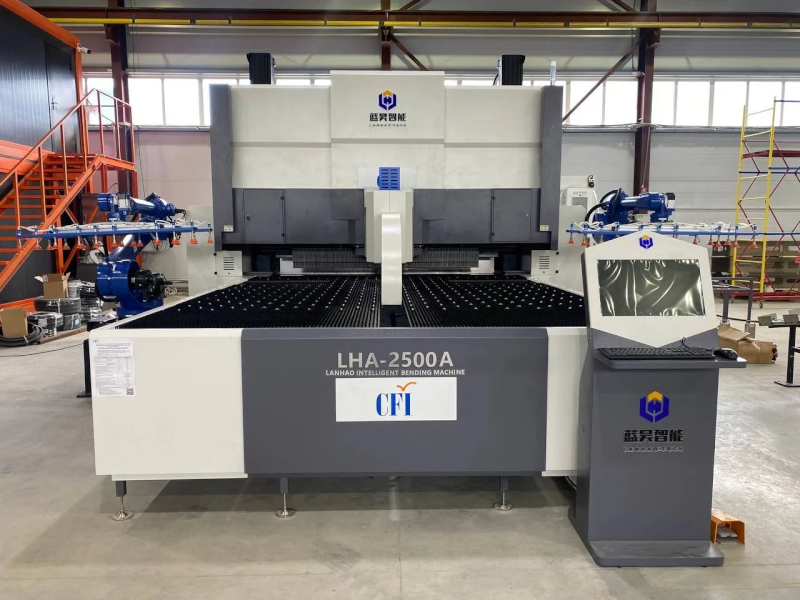

Панелегибы CFI серии LHA-A
| Модели |

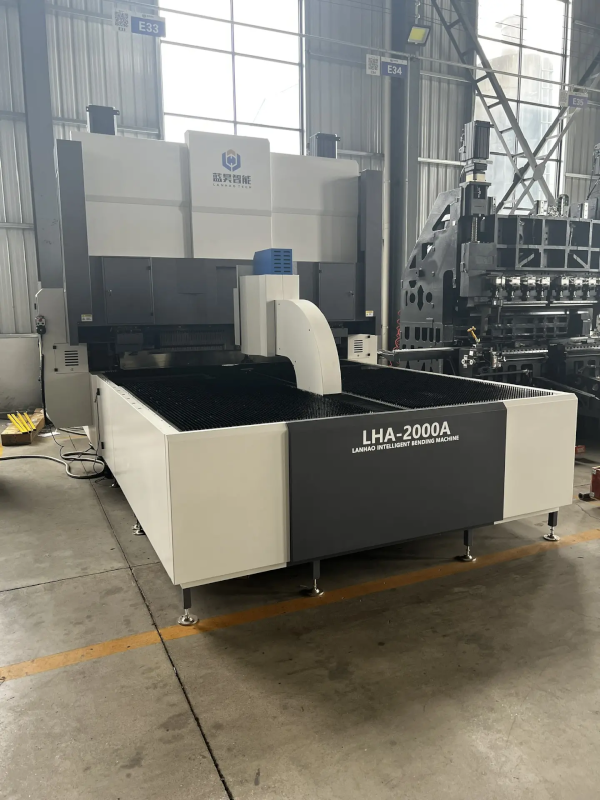

| LHA05-2000A |

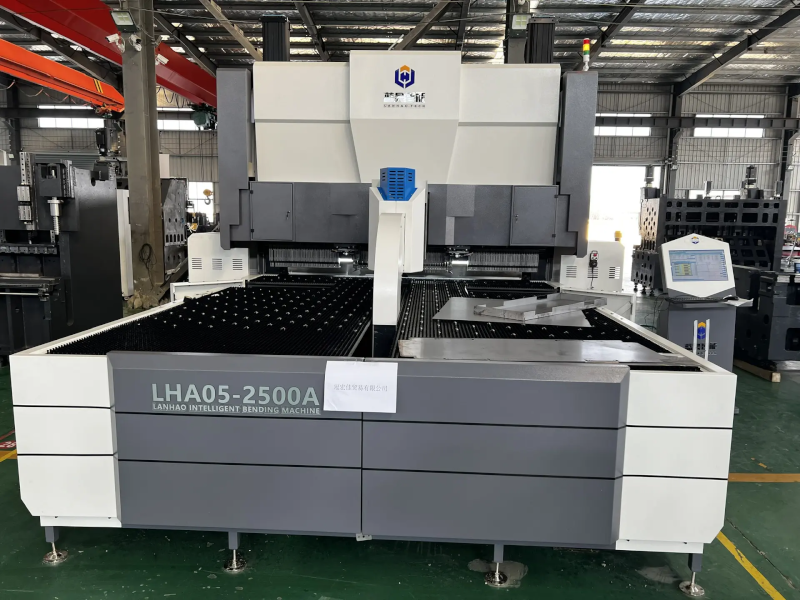

| LHA05-2500A |
Описание (PDF)
взносом от 0%
на складе
Часто задаваемые вопросы по панелегибам (ЧаВо)
Преимущества серии
|
Загрузка 3D моделейЗагрузка 3D моделей на станок или в имеющееся off-line ПО на отдельном компьютере. |

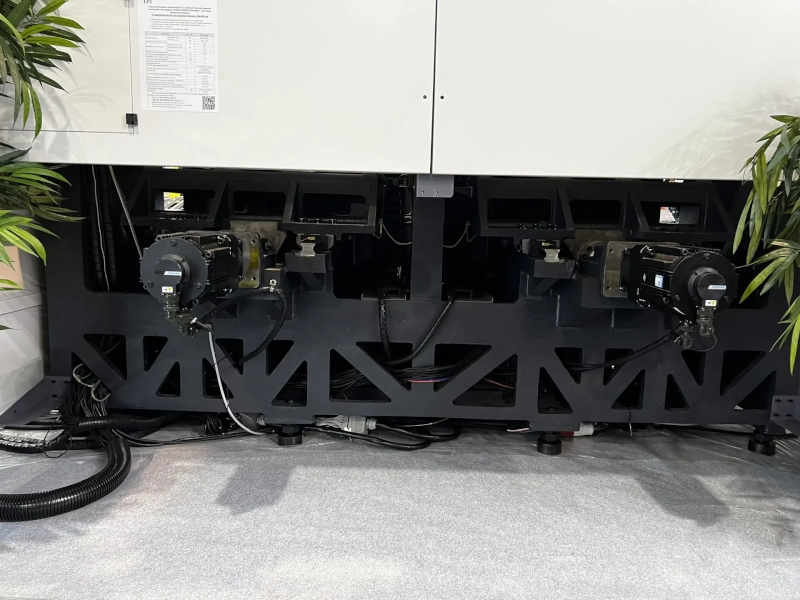

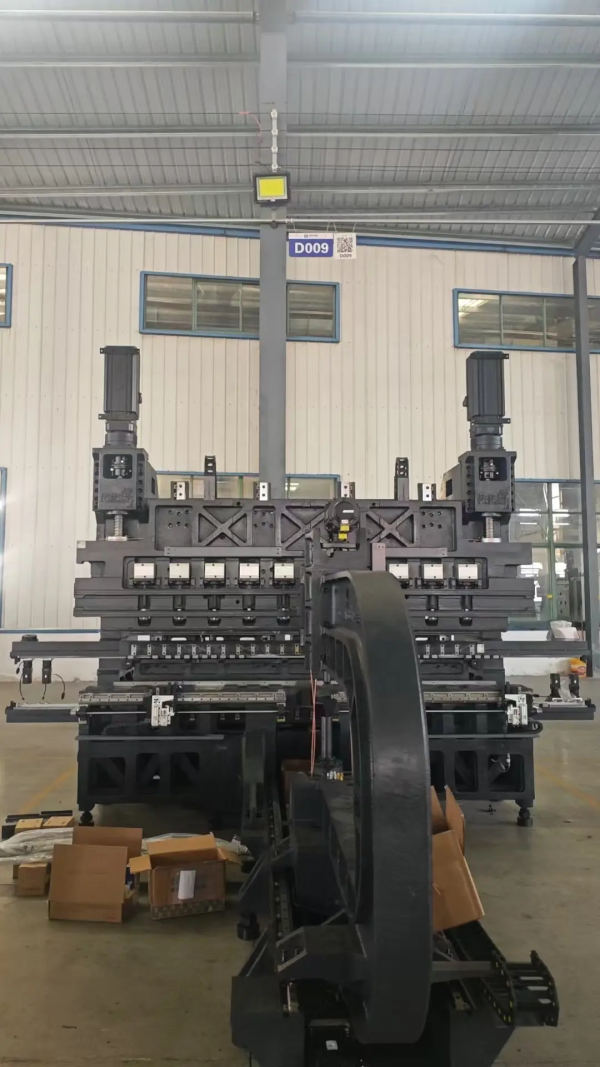

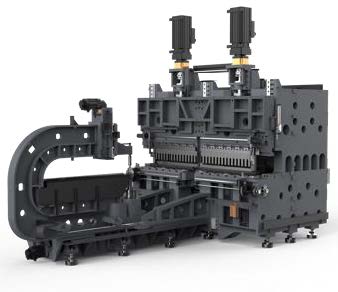

Литые станины собственной разработкиИзготовлены из высококачественного чугуна QT500-7 и серого чугуна 250. Обеспечивают стабильность геометрии станка и деталей при тяжелых нагрузках. |
|
|
Инструмент собственного производстваМатериал: стали 42CrMo и CrMoV12. Производство с точностью до 0,005 мм на 5-ти осевых станках Fanuc, с термической обработкой и контролем на всех этапах. |

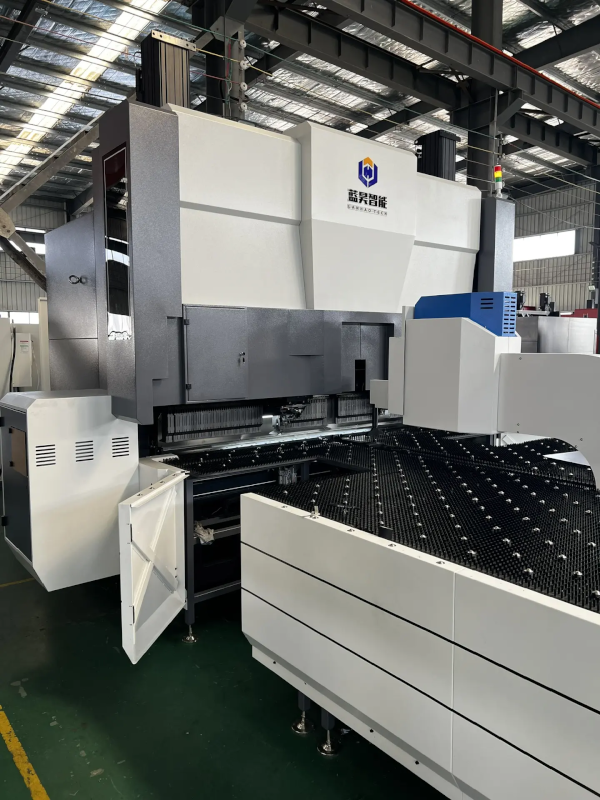

The LHA05-A серия панелегибов фиксирует заготовку прижимом, с автоматической сменой инструмента. Станки спроектированы и изготовлены в соответствии со стандартами высокоточных станков. Применяются для сеток, гофрированных, перфорированных листов, всех видов плоских и специальных заготовок. Нет необходимости вручную менять гибочный инструмент при смене заготовки. Операция смены инструмента более удобна и эффективна. Оснащен вспомогательным гибочным инструментом, который может обеспечить частичную выгрузку заготовки.
| Способ фиксации | прижим |

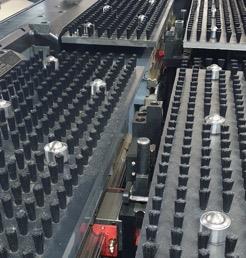

| Способ позиционирования | сдвоенные автоматические выдвижные упоры по Y оси |
| Количество осей (стандартно) | 21 ось с параллельной связью |
| Обрабатываемые материалы | нержавеющая сталь, алюминий, углеродистая сталь и др. |
| Толщина листа | 0,35 — 2,0 мм |

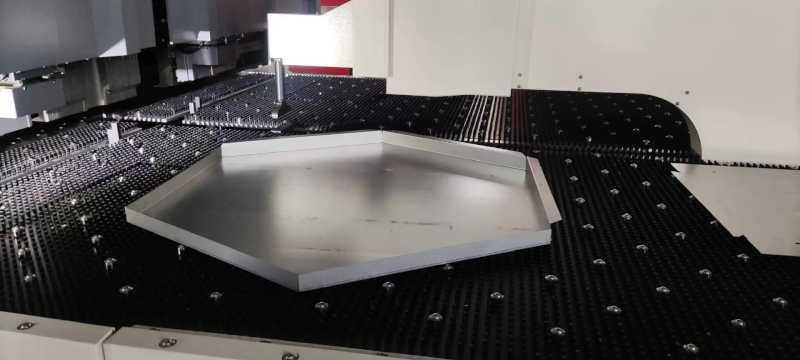

| Требование к заготовке | сетка, гофрированные, перфорированные листы, все виды плоских и специальных заготовок |
|
Функции и особенности |

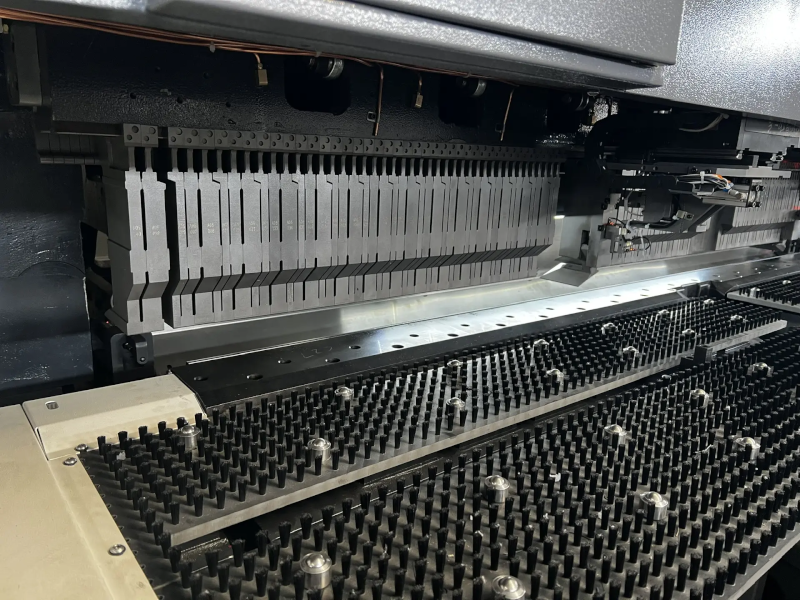

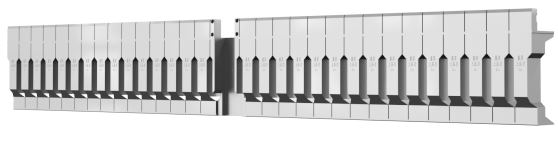

Автоматическая переоснастка (запатентованная конструкция) в цикле гибки не
требует ручной смены инструмента. Вспомогательные инструменты, возможнсоть частичной гибки заготовки, сдвижные прижимы-хорны («сапожки»), более высокая скорость гибки сложных форм. |
| Параметры | LHA05-2000A | LHA05-2500A |
|---|---|---|
| Макс. скорость гибки | 0,2 сек/гиб | 0,2 сек/гиб |
| 0,2 сек/гиб | ||
| Макс. ширина гибки | 2000 мм | 2500 мм |
| Макс. высота гибки | 170 мм | 170 мм |
| Номинальное напряжение | 380 В | 380 В |
| Общая мощность двигателей | 82 кВт | 82 кВт |
| Средняя мощность | около 2,9 кВт | около 3,0 кВт |
| Уровень шума | около 50 дБ | около 50 дБ |
| Габаритные размеры | 5100 х 2650 х 3300 мм | 5650 х 3000 х 3400 мм |
| Общий вес | около 16 т | около 19 т |
| Макс. толщина гибки (опционально возможно толще) | σ в=515 Н/мм2 304 нержавеющая сталь 1,2 мм | σ в=515 Н/мм2 304 нержавеющая сталь 1,2 мм |
| σ в=410 Н/мм2 углеродистая сталь 1,5 мм | σ в=410 Н/мм2 углеродистая сталь 1,5 мм | |
| σ в=265 Н/мм2 алюминий 2,0 мм | σ в=265 Н/мм2 алюминий 2,0 мм | |
| Мин. толщина листа | 0,35 мм | 0,35 мм |
| Мин. внутренний размер детали при гибке с 4-х сторон | 140 х 190 мм | 140 х 190 мм |
| Мин. внутренний размер детали при гибке с 2-х сторон | 140 мм | 140 мм |
| Макс. размер гибки | 2000 х 1250 мм | 2500 х 1250 мм |
| Количество осей (стандартно) | 21 ось с параллельной связью | 21 ось с параллельной связью |
| Автоматические сдвижные прижимы-хорны ("сапожки") | в комплекте | в комплекте |
Вопрос-ответ по панелегибам (ЧаВо)
-
Что такое панелегиб и как он используется?Панелегиб — это станок, который используется для высокоточной гибки металлических листов в промышленности и строительстве.
-
Как выбрать подходящую модель панелегиба?Рекомендуется учитывать тип металла, объем производства и нужную точность гибки. Мы поможем подобрать подходящий вариант.
-
Какие преимущества имеют автоматические панелегибы перед листогибочным прессом?Автоматические модели работают быстрее, обеспечивают высокую точность и снижают человеческий фактор в процессе гибки. Кратное преимущество в скорости панелегиба перед листогибом.
-
Сколько стоит панелегиб с ЧПУ?Цены зависят от модели и характеристик оборудования, но мы предлагаем конкурентные цены и гибкие условия.
-
Как осуществляется доставка и гарантийное обслуживание панелегибов?Мы предлагаем услугу "под ключ", которая включает разработку технологии, доставку по России и странам СНГ, пуско-наладочные работы, а также гарантийное и послегарантийное обслуживание.
-
Какие металлы можно обрабатывать с помощью панелегибов?Подходят для работы с алюминием, сталью, нержавеющей сталью и другими материалами.
