КПП CFI Servo 1225/1530 — это электрический современный координатно — пробивной пресс с револьверным барабаном значительной ёмкости, оснащенный усовершенствованной сервосистемой REXROTH, внедренной профессиональными научно-исследовательской и производственной командами, которые десятилетиями занимались производством станков.

Основные особенности

  • Жесткая О-образная станина
  • Револьверный барабан на 28 станций Thick Turret: 12A + 8B + 2BAI + 2C + 2СAI+ 2D
  • Система ЧПУ производства компании «REXROTH»
  • Полностью электрическая система привода бойка REXROTH
  • Автоматическое перемещение зажимов и переключателей подачи
  • Щеточный стол с автоматическими опускаемыми опорами для удобства загрузки-выгрузки листа
  • Система проверки безопасности зажимов
  • Cистема смазки инструмента и линейных компонентов
  • Cистема защиты от заклинивания инструментов.
  • Вакуумная система для удаления высечки
  • Пакет ПО Metalix CNCKAD для программиста-технолога
  • Закаленные, отшлифованные инструменты и зажимы для быстрой регулировки инструментов •
  • Защитные кожухи для внутреннего и наружного оборудования со светодиодной подсветкой
  • Предупреждение об ослабленном зажиме
  • Предупреждение о деформации листа
  • Комплект пробивного инструмента для изготовления деталей Заказчика в количестве 28 комплектов: пуансон в сборе и 3 матрицы на каждую станцию револьвера.
  • Соответствие нормам CE с двумя боковыми защитными ограждениями и ограждением с задней дверью

Точный и высокоскоростной револьвер

  • Станции с автоматической индексацией имеют двухходовую червячную конструкцию, червяки специально обрабатываются попарно и отличаются высокой точностью, боковой зазор червячной передачи можно регулировать в пределах 0,001 мм и регулировать с учетом износа. • Револьвер поставляется с 4 основными компоновками от 32 до 52 станций и до 4 станций автоматической индексации.
  • Постоянно включенная система автоматического индексного привода уменьшает количество ошибок и позволяет избежать простоев.
  • Каждая станция может быть оснащена инструментами различных фирм, такими как Conic, Mate, Wilson, Suce, Rate, Ketec
  • Сама револьверная головка изготовлена из Стали s50C и проходит тщательные испытания.
  • 32 Станции 2 Автоиндекса:

Револьверная головка начального уровня предлагает полный набор инструментов с двумя станциями автоматической индексации.

  • 36 Станций 2 Автоиндекса:

С одной гибкой станцией револьверная головка с 32 станциями может быть модернизирована с помощью дополнительной станции автоматического индексирования В.

  • 42 Станции 4 Автоиндекса:

Самая гибкая конструкция поставляется с четырьмя станциями автоматической индексации, обеспечивающими самые передовые возможности обработки материалов.

  • 52 Станции 2 Автоиндекса:

Используемая установка оснастки премиум-класса использует два ряда оснастки, чтобы свести к минимуму смену инструмента и сохранить револьверную головку в рабочем состоянии.

Концепция гибкого револьвера

  • КПП CFI совместим с револьверным инструментом инструментального стиля Thick Turret

Широкий выбор специальных инструментов в сочетании с программируемым бойком означает, что КПП CFI подходит для любого применения.

  • Все матрицы расположены под поверхностью стола, предотвращая нанесение царапин на лист. Микроповреждения могут быть сведены к минимуму для более ответственных деталей.

Сервомеханические прессы

Обеспечивающий энергоэффективность, не требующий использования минерального масла, экологически чистый пробивной пресс с сервоуправлением

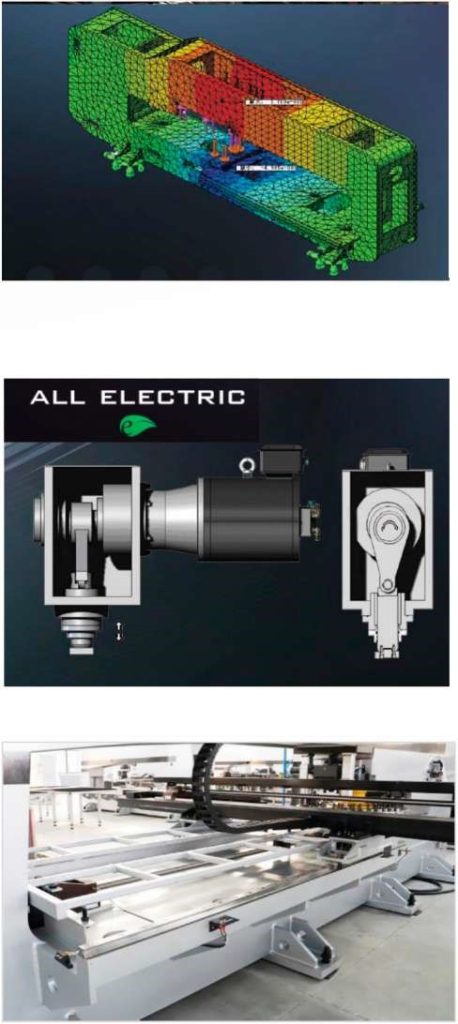

Жесткая Рама Пресс

Улучшенная стабильность в процессе штамповки за счет использования материала на 12,5% толще для боковых рам пресса и улучшенной жесткости базового компонента.

  • О-образная закрытая интегральная сварная рама пресса, специально предназначенная для сервомеханического пресса.

REXROTH Технология Сервопередачи

  • Усовершенствованная сервосистема с ЧПУ REXROTH для управления расстоянием хода бойка в обе стороны, глубина пуансона контролируется с точностью 0,01 мм.
  • Серводвигатель бойка переменного тока может быть запрограммирован для различных применений.
    1. Высокоскоростные применения.
    2. Применение с низким уровнем шума.
  • Применение формовки.

Перемещение и столы

  • Улучшенная стабильность при движении стола за счет использования двухточечной направляющей опоры LM для высокоскоростной обработки. Кроме того, для осей X и Y теперь используются шариковые винты, что обеспечивает улучшенное техническое обслуживание. Шариковый стол используется главным образом для облегчения движение листа, щеточный стол для чувствительного и мягкого материала, чтобы не поцарапать лист. Оба варианта доступны в соответствии с пожеланиями заказчика.

Рабочий лоток

  • Для удаления деталей во время штамповки также с возможностью сортировки и штабелирования.
  • С помощью лотка для деталей мелкие детали размером до 400 x 600 мм можно сбрасывать непосредственно в контейнер для деталей. Дополнительная конвейерная система (опция)

Автоматические Пневматические Зажимы

  • При штамповке более тонкого материала одной из проблем является Разработан для повышения производительности, качества и простоты эксплуатации.контроль перемещения листа в зоне без зажима. Чтобы устранить эту проблему, доступны 3 зажима или более.
  • Автоматическое позиционирование зажима сокращает время настройки и количество ошибок, а также обеспечивает гибкость и производительность во время работы станка.

Полностью Автоматическая Индексируемая Станция

  • Инструменты могут поворачиваться с шагом 0,01 °, что позволяет обрабатывать детали сложной формы с минимальным количеством инструментов. • Смена инструмента занимает менее 3 секунд для полного перемещения револьверной головки и всего 0,6 секунды для одного инструмента. • Сама револьверная головка изготовлена из s50C и проходит тщательные испытания.

Точная и высокоскоростная револьверная головка

  • Скорость хода бойка составляет 1200 ударов в минуту

во время пробивки и 3200 ударов в минуту во время маркировки.

  • Система управления станком регулирует скорость и положение хода.

Благодаря динамической конструкции можно получить скорость

До 116 метров в минуту по оси X и 80 по оси Y

  • 140 м/мин – диагональная скорость
  • Высокое ускорение (lg) возможно во всем рабочем диапазоне без каких-либо ограничений.

Средства защиты от замятия листов

  • Устройство защиты от замятия листов автоматически обнаруживает и автоматически останавливает машину при срабатывании.

Высококачественные формовка, нарезание резьбы и применение роликового инструмента.

Возможность переменной задержки в нижней части хода обеспечивает высокое качество формования. Типичные вторичные операции для прогрессивных форм, тиснения фланцев, жалюзи и т.д. могут быть упрощены (прорезь и формовка одним движением). Благодаря технологии роликовых колес вы не ограничиваетесь прямой линией, но можете создавать изогнутые и круглые конфигурации. Также возможна нарезка резьбы.

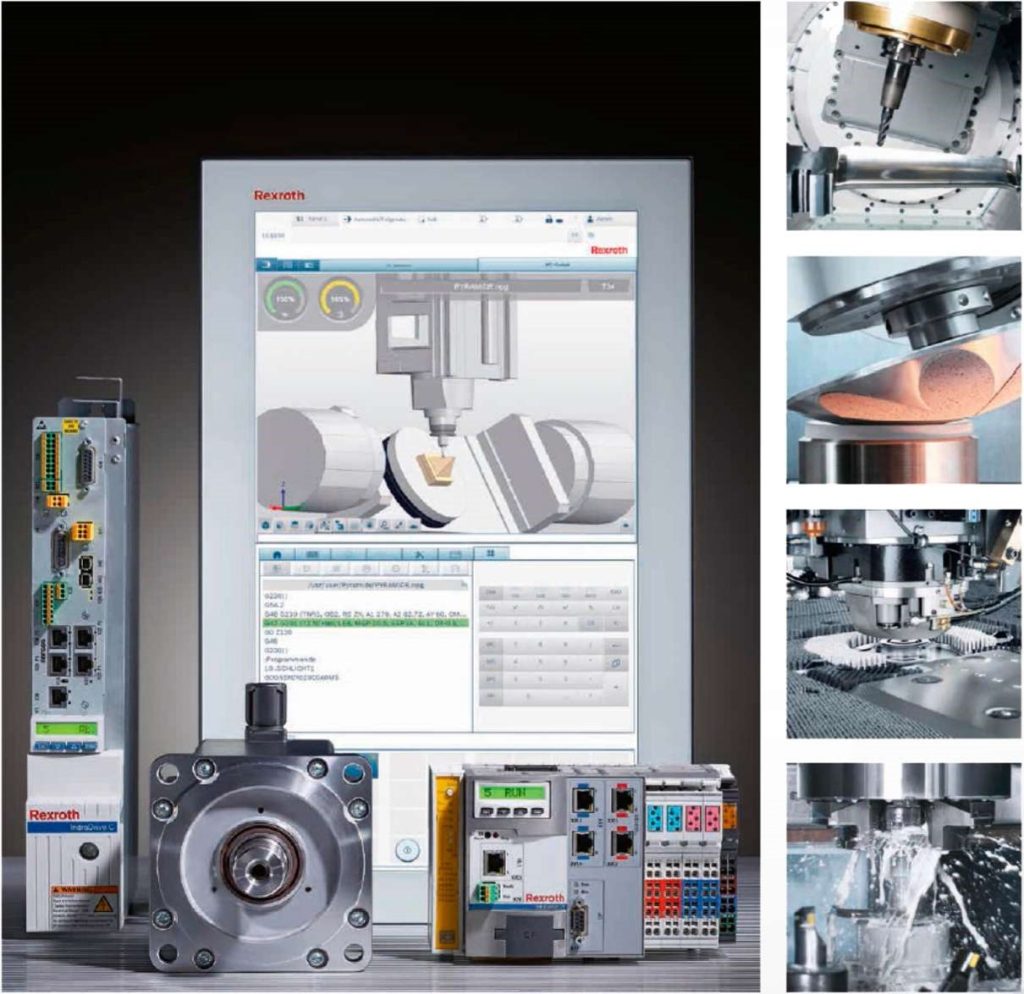

REXROTH СИСТЕМА УПРАВЛЕНИЯ С ЧПУ:

Револьверный пробивной пресс CFI поставляется с контроллером Rexroth IndraMotion MTX с ЧПУ

Компания CFI выбрала очень мощную систему управления с ЧПУ REXROTH, которая была специально разработана для штамповки. Цифровые приводы IndraMotion MTX и IndraDrive позволяют максимально увеличить частоту хода вашего станка и повысить производительность. Оптимизированный для технологического процесса интерфейс управления и специальные функции штамповки и нибблинга в ЧПУ облегчают программирование и сводят к минимуму время простоя станка..

IndraMotion MTX -высокоскоростная обработка с ЧПУ:

  • Рынок станков с ЧПУ разнообразен и требует решений для управления и привода, которые можно масштабировать в соответствии с потребностями конкретного приложения — от мастерских до подключенных производственных линий в среде Индустрии 4.0. Компания Rexroth создала одну из самых масштабируемых современных платформ для ЧПУ: IndraMotion MTX, которая полностью охватывает этот широкий спектр применений.

Готовность к Industry 4.0

Встроенный сервер OPC UA обеспечивает доступ к управляющим данным — и все это в режиме реального времени. Таким образом, блок управления можно без особых усилий комбинировать с системами MES, сервером анализа данных или облачными решениями.

REXROTH IndraMotion MТХ:

высокоскоростная обработка с ЧПУ

Рынок станков с ЧПУ разнообразен и требует решений для управления и привода, которые можно масштабировать в соответствии с потребностями конкретного применения — от мастерских до подключенных производственных линий в среде Индустрии 4.0. Компания Rexroth создала одну из самых масштабируемых современных платформ для ЧПУ: IndraMotion MTX, которая полностью охватывает этот широкий спектр применений.

Radan CAD-CAM NESTING программное обеспечение:

Усовершенствованная вложенность истинной формы

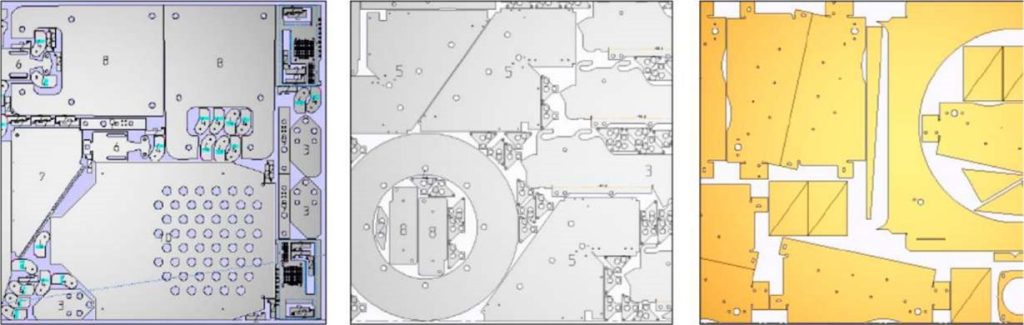

КПП CFI использует программное обеспечение Radprofile Punch Cad / Cam с собственным постпроцессором. Такие функции, как автоматическое вложение и механическая обработка, расчет времени, микроперемычки, общий пуансон и многое другое, обеспечивают простоту штамповки.

Radnest анализирует истинную форму, материал и толщину всех компонентов в партии, автоматически разделяя и сортируя, создавая высокопроизводительные, технологичные раскладки из листов, обрезков и остатков, обеспечивая существенную экономию материала и повышая эффективность машины.

Все данные для пробивки устанавливаются в технологических картах. Эта программа предназначена для раскроя и механической обработки и устанавливается непосредственно на ЧПУ, без какой-либо настройки параметров штамповки.

  • Подготовка обычной пробивки
  • Пробивка с предварительной проколкой
  • Зазоры для листового металла
  • Зазоры между деталями
  • Подготовка совместной пробивки
  • Изменение скорости пробивки
  • Добавление нового материала в список
  • Использование опции остатка (сохранение лишних частей листа)
  • Разметка
  • Определение радиуса по углам
  • Изменение углов до 90 градусов
  • Определение технологии штамповки (Punch1, Punch2)
  • Создание микроперемычек для вложенных деталей
  • Изменение длины входных свойств
  • Отчетные записи с маркировкой свойства
  • Изменение направления штамповки
  • Масштабирование размеров
  • Объединение прерывистых линий
  • Выжигание пленки для покрытой нержавеющей стали
  • Изменение свойств пуансона 1, пуансона 2, пуансона 3, пуансона 4 и малого отверстия



Тех. характеристики
Комплектация
Опции
Параметр Ед. изм. CFI Servo 1225/1530
1 Усилие кН 300
2 Тип привода бойка сервопривод
3 Конструкция рамы замкнутая O-образная
4 Макс. размер листа X ось мм 3000 (5000 с перехватом)
Y ось мм 1250/1500
5 Макс. толщина листа мм 6,35
6 Макс. диаметр инструмента мм Ø 88,9
7 Макс. ход пуансона мм 0 - 31
8 Макс. скорость нибблинга уд/мин 1800
9 Скорость пробивки шаг 1,0 мм, ход пуансона 6,0 мм уд/мин 750
10 Скорость пробивки шаг 25,4 мм, ход пуансона 4,0 мм уд/мин 400
11 Количество зажимов шт 3
12 Количество цилиндров перехвата комплект 2
13 Количество станций шт 28
14 Количество контролируемых осей шт 5 (X, Y, T, C, A)
15 Распределение инструментов 12A / 8B / 2BZ / 2CZ / 2C / 2D
16 Конструкция рабочего стола щетки + шариковые опоры
17 Макс. скорости по осям X ось м/мин 90
Y ось м/мин 80
X, Y совместно м/мин 110
18 Скорость поворота револьвера об/мин 30
19 Скорость вращения инструмента об/мин 40
20 Точность пробивки мм ±0,10
21 Макс. вес листа кг 150
22 Давление сжатого воздуха МПа 0,6
23 Мощность кВт 63
24 СРЕДНЕЕ ЭНЕРГОПОТРЕБЛЕНИЕ кВт 4,5
25 Ориентировочные габаритные размеры: Длина x Ширина x Высота, мм мм 5670 x 5200 (для 1225) / 6170 (для 1530) 2300
26 Ориентировочный вес кг 14 500/18 000
27 Обнаружение мертвой зоны зажима да
28 Устройство сигнализации о незакреплении зажима опция
29 Предупреждение о деформации лист да
30 Автоматическое опускание зажима листа да
31 Вспомогательная подача роликовых опор да
  • Жесткая О-образная станина
  • Револьверный барабан на 28 станций Thick Turret: 12A + 8B + 2BAI + 2C + 2СAI+ 2D
  • Система ЧПУ производства компании «REXROTH»
  • Полностью электрическая система привода бойка REXROTH
  • Автоматическое перемещение зажимов и переключателей подачи
  • Щеточный стол с автоматическими опускаемыми опорами для удобства загрузки-выгрузки листа
  • Система проверки безопасности зажимов
  • Cистема смазки инструмента и линейных компонентов
  • Cистема защиты от заклинивания инструментов.
  • Вакуумная система для удаления высечки
  • Пакет ПО Metalix CNCKAD для программиста-технолога
  • Закаленные, отшлифованные инструменты и зажимы для быстрой регулировки инструментов •
  • Защитные кожухи для внутреннего и наружного оборудования со светодиодной подсветкой
  • Предупреждение об ослабленном зажиме
  • Предупреждение о деформации листа
  • Комплект пробивного инструмента для изготовления деталей Заказчика в количестве 28 комплектов: пуансон в сборе и 3 матрицы на каждую станцию револьвера.
  • Соответствие нормам CE с двумя боковыми защитными ограждениями и ограждением с задней дверью
Название Производитель Модель
Система ЧПУ Rexroth (Германия)
Сервоприводы Rexroth (Германия)
Конические роликовые подшипники Leipzig (Германия) 32220
Самослеживающиеся зубчатые ремни Continental (Германия) зубчатый ремень 8M
Муфты Miki Pulley (Япония) Y25T/42T
Y25T/35T
Линейные направляющие Rexroth (Германия) R205540331-2450
R205530331-4000
R205570331-3000
ШВП Rexroth (Германия) R40-40K2-FSC-1881
R40-40K2-FSC-2900
Блок подготовки воздуха AirTAC (Япония) GFC300-10
Пневмоклапаны 4V220-08
4V210-08
Редукторы Shimpo (Япония) VRBZ-140
Низковольтный автоматический выключатель LS Industrial Systems (Корея) ABS53B 40A
Контактор Schneider Electric (Франция) LC1E160M5N
Кнопочные переключатели IDEC (Япония) YW1B-M1E10
Цепь привода револьверного барабана Tsubaki (Япония) 16A
Кабель-каналы IGUS (Германия) 17X25-1700/680  77X26-1700
Револьверный пресс с 38 станциями(2B автоиндекс )
Каждый дополнительный автоиндекс (B, D ,E)
Револьверный пресс с 42 станциями(2B автоиндекс )
Револьверный пресс с 46 станциями(2B автоиндекс )
Замена 2B на 2C или на 2D автоиндекс
Разработка технологий и подготовка программ для изготовления деталей Заказчика
Комплект пробивного инструмента (по-запросу)
Система автоматической загрузки/выгрузки
Compact MP System – автоматическая система разгрузки
