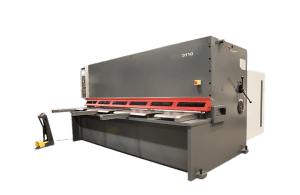

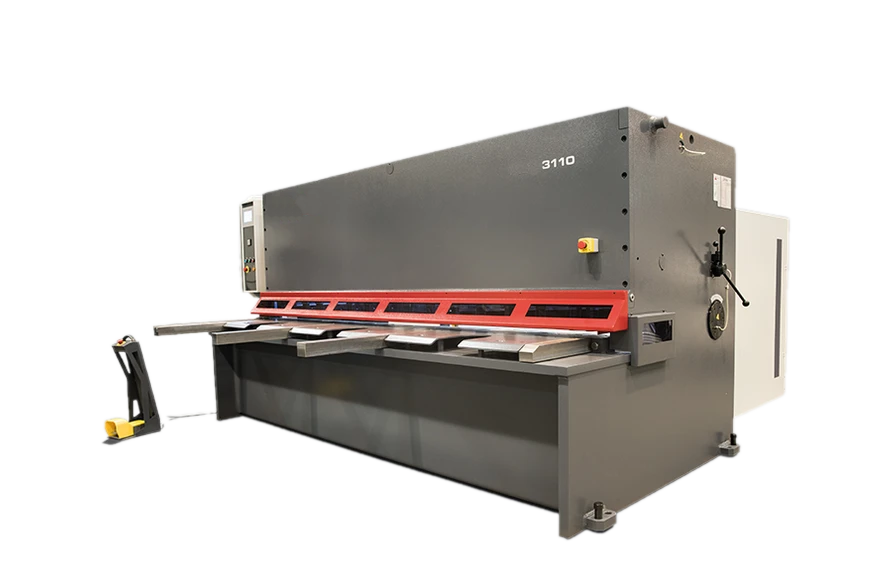

Гильотинные ножницы CFI Shear Pro
Характеристики
| Длина резки, мм | 3060 |
| Толщина резки – 45 кг/мм², мм | 6 |
| Толщина резки – нержавеющая сталь, мм | 4 |
| Вес, тонн | 9,2 |
Гидравлические гильотинные ножницы с качающейся балкой предназначены для эксплуатации в условиях существенных нагрузок, с возможностью переналадок по толщинам металла и удобными регулировками параметров резки
Конструкция и эксплуатационные особенности
- Современная сенсорная панель управления производства компании CYBELEC (Швейцария) модель CYBTOUCH 8W;
- Моноблочный сварной корпус обеспечивает устойчивость к статическим и динамическим нагрузкам
- Качающаяся верхняя балка работает на высокоточных и самоустанавливающихся роликовых подшипниках
- Механизм быстрой регулировки зазора между лезвиями
- Компактная, простая в обслуживании гидравлическая система, соответствующая европейским стандартам
- Гидравлическая система фиксирования листа перед резом
- Гидравлическая система защиты от перегрузки
- Точная система регулирования положения верхнего ножа относительно нижней балки
- Полуавтоматическое регулирование высоты хода лезвия, позволяющая увеличить количество ходов в единицу времени при коротком резе
- Увеличенная глубина зева в боковой стойке дает возможность осуществлять резку непрерывной полосы шириной до 250 мм
Тех. характеристики
Особенности
Комплектация
Опции
| Параметры | Единица измерения | 3106 | 3110 | 3113 | 3116 | 3120 | 4110 | 4113 | 4116 | |
| Длина реза | мм | 3060 | 4060 | |||||||
| Толщина реза | Сталь (δв ≤ 450 МПа) | мм | 6 | 10 | 13 | 16 | 20 | 10 | 13 | 16 |
| Сталь (δв ≤ 700 МПа) | мм | 4 | 6 | 8 | 10 | 13 | 6 | 8 | 10 | |
| Количество резов | 1/мин | 8 | 12 | 12 | 7 | 7 | 10 | 8 | 6 | |
| Угол наклона верхнего лезвия | град. | 1,5 | 2,0 | 2,4 | 2,7 | 3.0 | 2,0 | 2,2 | 2,7 | |
| Количество прижимов | шт. | 17 | 18 | 23 | ||||||
| Ход заднего упора | мм | 1000 | ||||||||
| Мощность главного привода | кВт | 11 | 22 | 30 | 30 | 37,0 | 22 | 30 | 30 | |
| Мощность привода заднего упора | кВт | 0,37 | 0,55 | 0,37 | 0,37 | 0,55 | ||||
| Емкость масленого бака | литр | 170 | 220 | 280 | 170 | 220 | 280 | |||
| Вес | кг | 7000 | 9200 | 11500 | 15500 | 19600 | 13000 | 16100 | 18000 | |
- Система ЧПУ класса NC модель HT 071(Италия).
- В памяти устройства можно хранить до 99 программ. Возможно установление 65000 повторений для каждой позиции;
- Режущие лезвия, изготовленные из высокопрочного износостойкого сплава: верхнее лезвие — две режущие кромки; нижнее лезвие — четыре режущие кромки;
- Автоматический задний упор с перемещением на 1000мм с точностью 0.1мм на шарико-винтовых парах;
- Гидравлические прижимы листа;
- Счетчик рабочих ходов с цифровой индикацией;
- Переносной пульт управления с педалью как для однократной, так и для многократной резки;
- Боковая направляющая с 1000мм линейкой, упором и Т-образным пазом; две передние направляющие длиной 1000 мм;
- Опорные пластины и шариковые направляющие, вмонтированные в рабочий стол для легкой подачи листа в зону реза;
- Кнопки аварийной остановки;
- Быстродействующая механическая система регулировки зазора;
- Система оптического визирования линии реза с флуоресцентной подсветкой;
- Переднее защитное ограждение со смотровым окном;
- Инструкция по эксплуатации на русском языке.
- Система ЧПУ класса NC CYBELEC CYBTOUCH 8 (Швейцария)
- Быстродействующая система регулировки зазора от ЧПУ;
- Режущие лезвия, изготовленные из высокопрочного и стойкого к износу конструкционного сплава;
- Задний упор с электроприводом и шарико-винтовым валом с длиной хода 1000 мм и точностью позиционирования 0,1мм
- Централизованная система смазки
- Ножная педаль для разового и многократных циклов резания
- Боковая направляющая длиной 1000 мм с линейкой, Т-образным пазом и упором
- Две передние поддерживающие направляющие длиной 1000 мм
- Опорные пластины и шариковые направляющие, вмонтированные в рабочий стол для легкой подачи листа в зону реза
- Кнопки аварийной остановки
- Система оптического визирования линии реза с флуоресцентной подсветкой
- Переднее защитное ограждение для рук оператора;
- Заднее световое защитное ограждение;
- Инструкция по эксплуатации на русском языке
- Полуавтоматическая регулировка зазора между лезвиями с приводом;
- Пневматическая система поддержки листа за линией реза типа «A»;
- «Универсальная» пневматическая система поддержки листа за линией реза;
- Отличный от стандартного ход задней траверсы (более 1000 мм);
- Передняя направляющая с линейкой и упором;
- Передние и боковая направляющие нестандартной длины;
- Указатель угла поворота для резки под углом;
- Переднее защитное ограждение с электроблокировкой;
- Заднее защитное ограждение;
- Конвейер для деталей с системой возврата отрезанных частей
- Специальное покрытие гидравлических прижимов (для обработки мягких материалов).
